©洪宸

模型风图纸是指通过三维软件建模和渲染器渲染，在电脑中绘制出一种类似于手工模型制作的效果。相较于真正的实体模型制作结合后期拍照的方法，这种方法不仅可以节省大量的时间精力和模型花费，也便于我们根据表现结果对于方案本身进行实时的修改（当然这里只是针对表现，实体模型制作本身在建筑教育中的作用还是不可替代的）。

而在目前各大事务所和效果图公司之中，Penda公司无疑是这种画风的佼佼者。在Penda官网上几乎每个方案最后都会有几张这种模型风的效果图，而其中经常出现的紫色小人也成了Penda事务所的标志之一。

这种的效果图表现虽然不是传统建筑学表现常用方法，但作为一种出色的表达方式，仍然值得我们研究借鉴其技法。
接下来，就是信息量满满的教学时间～

无论是我们最终制作的范图，还是Penda公司制作的一系列图纸，通过观察我们可以总结出模型风图纸的几大特点。

1：打光

不同于真正鸟瞰视角写实渲染中模拟自然环境的光照（太阳，环境光等等），模型风图纸营造的是一种类似于studio模型拍照室的室内灯光效果，环境大部分都是较为明亮的白光，模型本身的阴影也非常柔和。

2：材质

不同于其他表达方式，模型风的材质非常简单，基本就是我们平常制作模型的那几种材料，木材，PVC，玻璃，金属陪景人等等。

3：模型尺度

当然除了模型特有的打光和材质外，模型感的体现还需要借助特有的模型尺寸表现出来。比如在上面这些图纸中，除了本身的建筑模型外，金属小人，垫在下面的CAD图纸，散落的木条等等，都提示着读者这是一张模型尺度的效果图，模型感也应运而生。

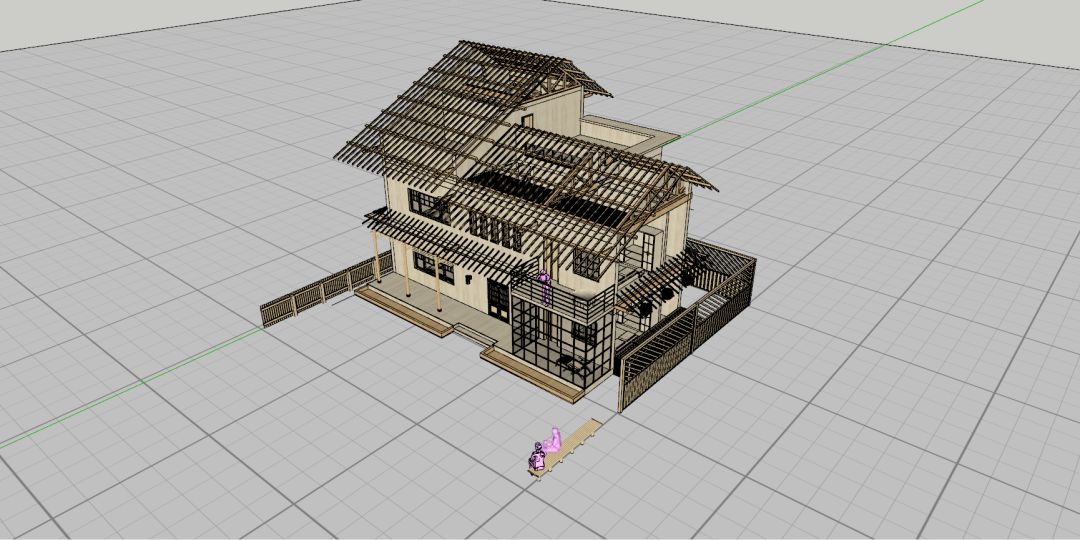

对于模型本身没什么可说的，因为本身是非常简单的农宅设计，所以尽量在revit里面把细节建的丰富一些。

之后把模型导入SU中，加上基本贴图，为了更好的展示细节，我把东侧的墙体和瓦屋顶面层去除了，让最终的效果图可以看到部分室内。

根据之前的分析，首先我们要解决的第一个问题是打光的问题。刚才说了，模型风效果图是一种类似于studio模型拍照室的室内灯光效果，因此我们在渲染器中的打光只要按照我们实际给模型拍照时的打光方式就可以了。我个人最习惯使用的是一种叫做三灯打光的打光方法。类似于下图中对于模特的拍摄，拍摄时有一个主光源进行主要照明，一个辅光源补充照明，一个补光源柔化阴影。

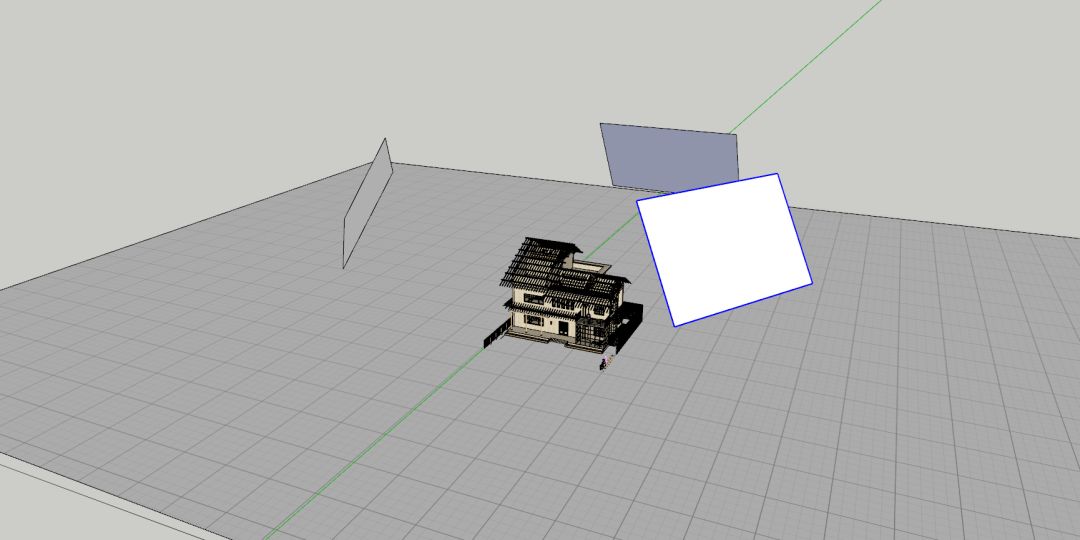

模型中的实际安排如下图所示下图，当然具体灯光位置的微调和灯光强度的设置还是要结合VRay RT实时渲染进行不断调整。

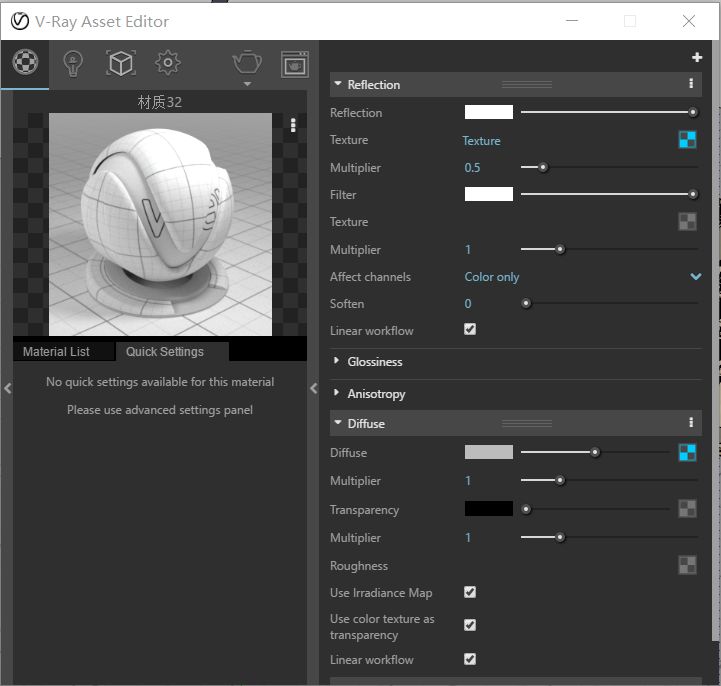

之后我们就要上材质了，对于模型风效果图这一过程非常简单，我们只要使用非常简单的几种模型材质就可以了。

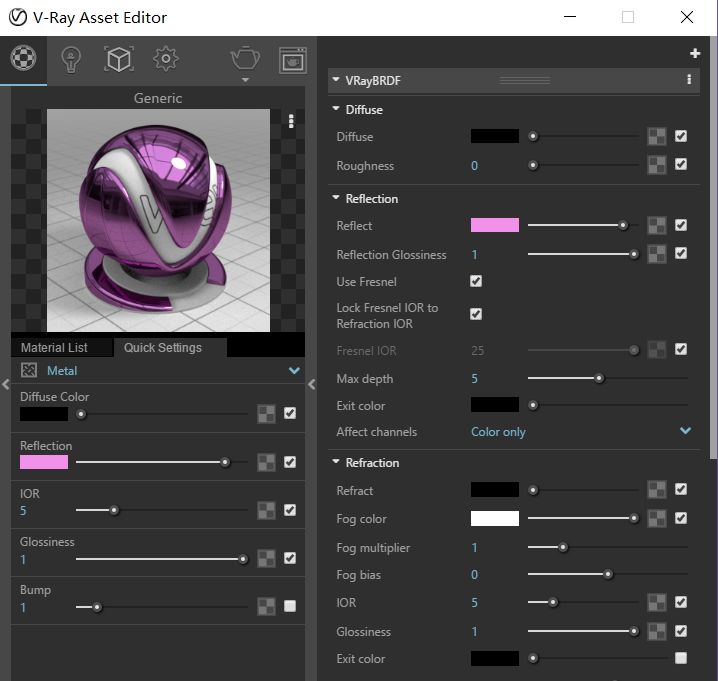

金属小人

玻璃

地面铺地

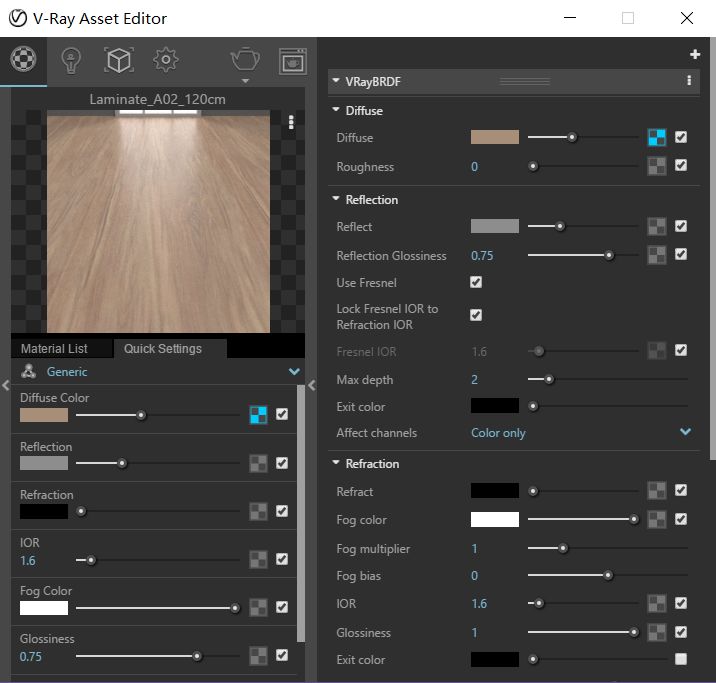

对于木材我们可以选择一个官方的木材材质

剪贴Diffuse贴图。
