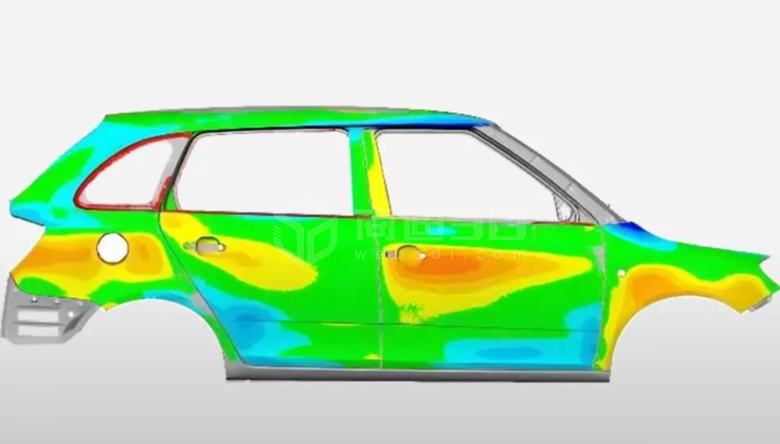

汽车整车白车身侧围部件依托3D点云扫描技术完成全尺寸数据采集与三维建模作业，图中彩色云图为扫描后数据偏差检测结果，是汽车零部件逆向开发、尺寸质量管控环节的常规数字化落地成果。3D点云扫描可完整采集车身钣金外表面、安装孔位、车门轮廓、车窗边框等全维度几何信息，打破传统卡尺、三坐标单点测量的数据局限。

    图示部件为乘用车侧围总成钣金件，不同颜色区块代表扫描实测数据与原始数模的尺寸偏差数值，绿色区域代表尺寸误差处于合格公差范围，黄色、橙色区域为偏差偏大位置，蓝、红色区块代表超差点位。数据覆盖前后车门钣金、轮拱、油箱安装口、车尾翼子板、A/B柱窗框等全部结构特征，点云建模完整还原钣金曲面弧度、装配开孔、折边结构等细节，直观呈现零部件实际制造的尺寸分布状态。

    3D点云扫描在汽车行业实用价值

    1.逆向研发环节：针对无原始图纸的老旧车型、改装车车身，通过点云扫描获取完整三维数据，快速重建整车数模，缩短新车改型、零部件国产化开发周期。

    2.生产质检管控：量产钣金件下线后，批量扫描生成偏差色谱图，快速定位冲压变形、装配错位等问题点位，替代传统人工抽检，提升整车尺寸一致性管控效率。

    3.整车改装与维修：事故车钣金修复、定制宽体改装时，依托扫描建模数据做配件匹配设计，保障改装件与原车车身贴合精度。

    相较于传统三维测绘方式，3D点云扫描非接触式采集不会划伤车身漆面与钣金，单次扫描可在短时间内完成大面积车身数据采集，海量点云数据拼接后生成完整三维模型，附带偏差分析报告直接用于工艺优化、模具整改。整套数字化流程贯穿汽车研发、量产质检、售后改装全产业链。

    伴随汽车新车型迭代速度加快，车身轻量化、异形曲面钣金占比持续提升，3D点云扫描建模将成为主机厂、零部件厂商标准化质检与研发工具，持续推动汽车零部件从传统人工测绘向全数字化数据管控转型。
