一、设备扫描作业实拍说明

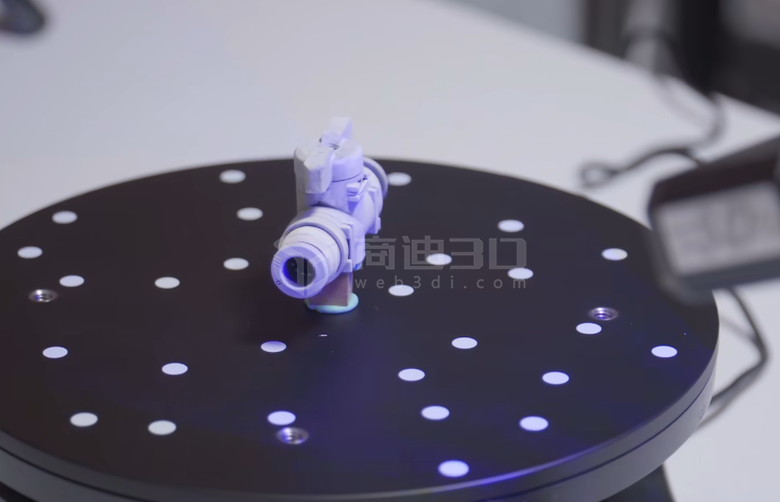

    图中为小型工业塑料阀类零配件自动化扫描作业现场。零配件固定于带定位圆点的高精度旋转扫描平台，平台配套点位标识用于设备坐标校准，保障扫描数据统一基准。设备配套光源系统均匀打光，消除零配件表面反光、阴影造成的数据缺失问题，完整采集零配件全部外形结构。

    二、扫描流程基础操作

    1.工件固定：将工业零配件放置平台中心，使用辅助固定件稳定工件，避免旋转过程中位移，防止点云数据错位。

    2.平台旋转采集：扫描平台匀速360度旋转，多角度同步采集零配件表面三维坐标、轮廓细节、接口孔洞、卡扣结构等全部特征。

    3.原始点云生成：设备实时输出高密度三维点云数据，完整还原零配件外壁、内部管口、拼接卡扣等细微结构尺寸。

    三、工业零配件点云建模核心能力

    1.全尺寸数据复刻

    针对阀门、接头、塑料阀体这类小型精密工业零配件，点云扫描可捕捉毫米级细节，包含螺纹孔、卡扣槽、管壁厚度、装配限位结构等生产关键尺寸，无需人工手动测量，规避人工测量误差。

    2.多材质适配采集

    可稳定采集塑料类工业件、金属配件、复合注塑件表面数据，不会因材质反光、哑光表层出现扫描断层，适配水暖、气动、家电配套零配件数字化需求。

    3.标准化三维模型输出

    扫描完成后，原始点云数据可直接导入逆向建模软件，完成点云去噪、网格封装、实体化建模，输出STEP、IGS、STL等工业通用格式三维模型，对接产品设计、模具开发、质检比对、数字存档工作流。

    四、工业落地应用场景

    1.产品逆向开发：无原始图纸的老旧零配件，通过点云扫描快速重建三维数模，用于新品改型、替代件开发。

    2.出厂尺寸质检：扫描零配件标准件与量产件点云模型做比对，自动标注尺寸偏差、形变缺陷，替代人工卡尺抽检。

    3.数字化档案留存：批量零配件完成三维点云建模存档，建立企业零部件数字库，方便生产、售后快速调取数据。

    4.装配仿真验证：依托完整三维模型开展装配模拟，提前排查零配件装配干涉、尺寸匹配问题。

    五、技术落地优势

    1.采集效率提升：单款小型工业零配件完整扫描采集时长控制在数分钟内，对比三坐标测量设备效率提升明显。

    2.无接触无损采集：光学扫描方式不接触工件表面，不会划伤精密塑料、涂层零配件，适配高精度成品件检测。

    3.数据完整性高：旋转多角度扫描覆盖工件全部可视面，不存在单一视角扫描产生的数据盲区，保障建模完整度。

    4.操作门槛低：标准化旋转扫描平台配套自动化采集程序，操作人员仅需完成工件固定，其余采集流程自动运行。

    工业零配件3D点云扫描建模依托自动化旋转扫描平台，可高效完成各类小型精密工业零件全维度三维数据采集，生成完整可用的工业三维模型，覆盖逆向研发、质量检测、数字资产管理等工业生产全流程需求，为零配件数字化生产提供标准化数据支撑。
