一、技术建设基础：厂区全域三维数字化建模

    本汽车整车涂装车间依托三维激光扫描、无人机倾斜摄影技术完成厂区全范围实景三维建模，完整复刻车间1F、2F全部生产空间，精准还原底涂机器人站点、4#空调机组、超滤系统等全部生产设备、管线、输送线路的空间位置与实体尺寸。所有设备、管路、厂房结构数据统一录入三维数字底座，形成与现实车间1:1匹配的数字孪生场景，为车间全维度数据可视化展示提供底层空间载体。

    二、三维可视化大屏核心数据展示模块

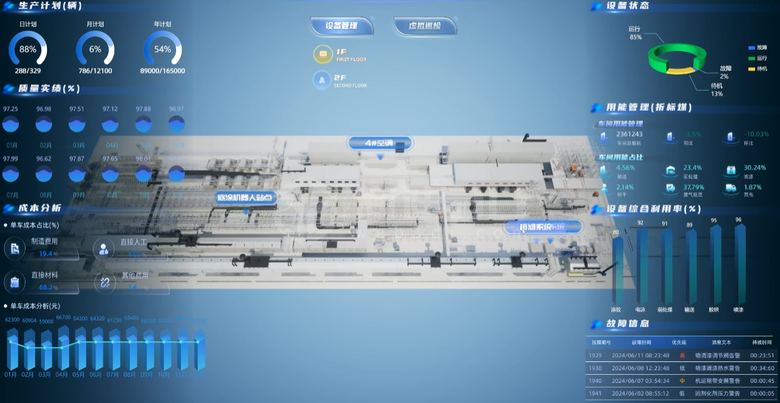

    整套三维可视化系统搭载一体化数字大屏，将三维厂区模型与生产经营、设备、能耗、质量、成本数据绑定，划分六大固定数据板块同步展示实时数据。

    1.生产计划板块

    板块展示日、月、年车辆生产完成进度，以百分比与数值双重形式呈现计划达成情况。当前日计划完成288台，计划总量329台，达成率88%；月度完成786台，月度总计划12100台，达成率6%；年度累计完成89000台，年度总计划165000台，达成率54%，直观反馈产能执行进度。

    2.质量实绩板块

    按月度展示整车涂装工序合格率数据，覆盖1至12月全年度质量指标，记录每月稳定合格率数值，用于长期质量波动追踪，支撑工艺优化、不良溯源工作。

    3.成本分析板块

    分为单车成本占比、月度单车成本两项数据。单车成本占比明确拆分直接材料68.2%、制造费用19.4%、直接人工11%、其他费用1.4%；月度单车成本以柱状图展示1至12月单车生产金额，实现生产成本结构化、周期化管控。

    4.设备状态板块

    基于三维模型内全部设备采集运行数据，统计设备整体运行状态占比：运行设备85%、待机设备13%、故障设备2%。同步单独展示涂胶、电泳、前处理、输送、胶烘、喷漆六大核心工序的设备综合利用率，量化各产线设备开动水平。

    5.用能管理板块

    统计车间折算标煤总能耗，同步展示能耗同比、环比变化幅度；细分输送、前处理、烘干、废水处理、喷漆、废气处理、其他共七类能耗占比，清晰定位高能耗工序，支撑节能改造工作。

    6.故障信息板块

    实时接入车间设备故障台账，逐条展示故障编号、故障发生时间、优先级、故障内容、故障持续时长，所有故障点位可在中间三维厂区模型内一键定位，快速完成故障现场可视化查看。

    三、三维场景配套操作功能

可视化系统搭载设备管理、虚拟巡检两项核心交互功能，支持操作人员基于三维模型开展线上运维工作。

    1.设备管理功能：点击三维场景内任意设备模型，可调取该设备运行参数、历史故障记录、维保周期、能耗数据，实现单台设备全生命周期数据查询。

    2.虚拟巡检功能：无需人员进入实体车间，在三维数字场景内完成全厂房漫游巡检，自动识别管线、机组、机器人站点异常点位，降低线下巡检人力投入。

    同时支持楼层切换操作，可单独调取1F、2F分层三维场景，分区域管控车间生产、设备、能耗信息。

    四、3D扫描建模三维可视化展示核心特点

    1.实景复刻，高精度还原物理车间

    依托三维激光扫描采集百万级空间点云数据，模型尺寸、设备间距、管线走向、厂房结构与实体车间误差控制在毫米级。区别于人工手绘简化三维模型，扫描生成模型包含所有隐蔽管线、桥架、设备边角、输送轨道细节，完整保留涂装车间底涂机器人、空调机组、超滤系统等非标设备原生形态，不存在图纸简化造成的信息缺失。

    2.空间与业务数据一体化绑定

    传统数据看板仅展示独立表格、图表，无空间关联逻辑。3D可视化平台以扫描三维模型为空间载体，将生产计划、质量、成本、能耗、设备故障全部业务数据挂载至对应车间区域、对应设备模型。查看某项数据时可同步定位该数据对应的物理生产点位，实现数据、空间、设备三者联动，解决数据脱离现场、无法定位问题源头的痛点。

    3.分层分区模块化展示，层级清晰

    扫描建模时按照车间1F、2F、工序区块、单台设备完成分层分类存储。可视化平台支持层级自由切换，可全屏查看全厂总览三维场景，也可单独切换单层场景、单独放大涂胶、电泳、喷漆等单工序区块，还能点击单台机器人、空调机组设备进入单体细节视图，实现“全厂-楼层-工序-单机”四级逐级查看，适配不同层级管理人员管控需求。

    4.全维度交互可操作，线上沉浸式管控

    模型支持自由拖拽旋转、缩放漫游，模拟人员现场行走视角完成虚拟巡检；内置设备交互入口，任意设备模型点击即可调取全生命周期台账；故障告警自动高亮对应三维点位，支持一键跳转至故障设备特写视图。全部操作在大屏端线上完成，无需抵达实体车间即可完成现场勘察、设备资料调取、故障点位确认。

    5.数据实时同步更新，动态可视化

    系统对接车间MES、设备PLC、能耗采集、故障报警系统，三维模型内绑定的数据保持实时刷新。设备运行状态占比、产能达成率、能耗数值、故障记录会随车间现场工况同步变动，三维场景同步更新设备运行/待机/故障视觉标识，模型并非静态展示图纸，而是同步工厂真实工况的动态数字镜像。

    6.底层数据可复用，扩展性强

    3D扫描生成的原始点云、三维模型文件具备通用兼容格式，可长期存储复用。后期车间新增产线、改造管线、扩建厂房时，仅需对改动区域二次局部扫描，即可更新整体三维场景，无需全厂重新建模。同时模型可对接新增仓储、人员定位、安全监控系统，持续拓展可视化管控模块，适配工厂长期升级改造需求。

    7.全要素信息全覆盖，无信息盲区

    二维图纸仅能呈现单一平面结构，地下管线、吊顶桥架、设备背部管路、高空机组存在视觉盲区。3D扫描无死角采集车间全部空间要素，可视化模型可切换透视模式，隐藏墙体、设备外壳查看内部管线、线路排布，完整覆盖地面、空中、地下全部设施，消除传统图纸、现场肉眼查看存在的空间信息盲区。

    8.轻量化加载，大屏稳定运行

    原始扫描点云数据体量庞大，平台配套轻量化处理机制，对高精度三维模型做无损压缩优化，在监控大屏中实现快速加载、流畅漫游，不会出现画面卡顿、加载延迟问题，可长期7×24小时稳定运行，满足工厂全天候管控展示需求。

    五、三维可视化系统落地应用价值

    1.生产管控统一化：生产、质量、成本数据集成至三维实景模型，管理人员可结合空间布局分析产能、成本、质量问题的发生区域，改变传统纯表格数据孤立查看的模式。

    2.设备运维高效化：故障信息与三维空间绑定，出现告警后直接锁定设备三维位置，缩短故障排查、处理时长；长期设备利用率数据可指导产线排班、设备维保计划制定。

    3.能耗管控精细化：依托三维场景区分各工序、各区域能耗分布，精准定位高能耗点位，基于同比、环比能耗数据调整车间空调、烘干、废水处理设备运行策略，降低生产能源消耗。

    4.厂区管理数字化：完整的3D扫描三维模型可用于车间改造、产线扩建前期模拟规划，提前预判管线、设备空间冲突，减少实体车间施工改造成本。

    当前三维可视化平台仅覆盖涂装车间区域，后续将延伸至冲压、焊装、总装全厂区，完成全工厂全域3D扫描建模，打通各车间数据接口，搭建整车工厂一体化数字孪生可视化平台，覆盖全流程生产、仓储、物流、设备、能耗、人员全要素数据展示与线上管控。
