桥梁结构构件复杂，传统测量手段很难完整获取钢结构拱肋、吊杆、桥面附属结构的全部尺寸数据，人工现场采集效率低，部分高危位置无法抵达，测量数据存在缺失，不利于桥梁检测、维护与数字化存档。

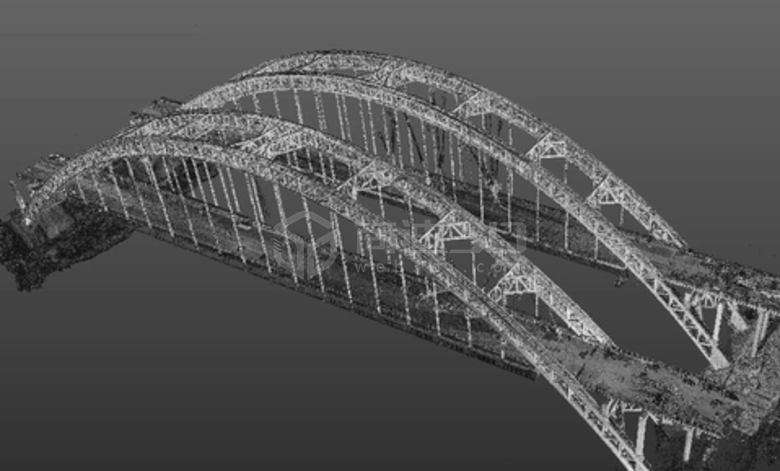

    3D点云扫描设备对桥梁整体开展全域数据采集，高速获取桥梁全部构件表面海量三维坐标点，生成桥梁原始点云数据模型。如图所示，点云完整还原钢拱架构件形态、杆件连接关系、桥面及两端接驳区域的真实空间状态，钢拱的桁架细节、杆件排布、构件相对位置全部被记录。

    数据采集完成后，对点云数据进行去噪、配准、拼接处理，剔除环境干扰点，对齐多站扫描数据，形成完整桥梁点云模型。基于处理后的点云可开展三维建模工作，复刻桥梁完整三维数字模型。

    模型可输出多类可用成果。可直接在点云模型上完成距离、形变、构件尺寸量测，获取拱肋线形、杆件间距等参数；可生成二维工程图纸，也可输出轻量化模型接入Web3D交互系统，实现线上浏览查看。

    在桥梁运维场景中，该技术可用于既有桥梁竣工资料补全，对比不同时期点云数据，识别构件变形、锈蚀、损伤位置；为桥梁加固设计、健康监测、改扩建工程提供实测基础数据，降低外业人工测量作业量，减少人员高空作业风险。

    在工程全周期内，桥梁3D点云扫描建模实现实体桥梁向数字空间的精准复刻，为桥梁检测评估、维修加固、数字档案留存提供可靠的数据支撑。
