一、技术原理与流程

    基于变电站现场测绘、三维扫描采集实体空间、设备外形数据，搭建1:1还原的变电站三维数字模型。将变电站各类感知终端、电力业务系统的数据接入孪生平台，完成数据与三维模型的绑定。平台实现场景漫游、设备点击查询、视频联动、数据图表实时渲染，物理变电站的状态变化同步更新至数字场景，形成虚实同步的可视化系统。

二、行业痛点解决

    传统变电站运维依靠现场人工巡检，设备分布范围广，无法直观掌握全站设备整体状态。多源监测数据分散在不同系统，数据展示以二维表格和曲线为主，空间位置关联弱，故障定位耗时。巡检成果、报警事件缺少空间载体，难以快速定位异常设备位置。

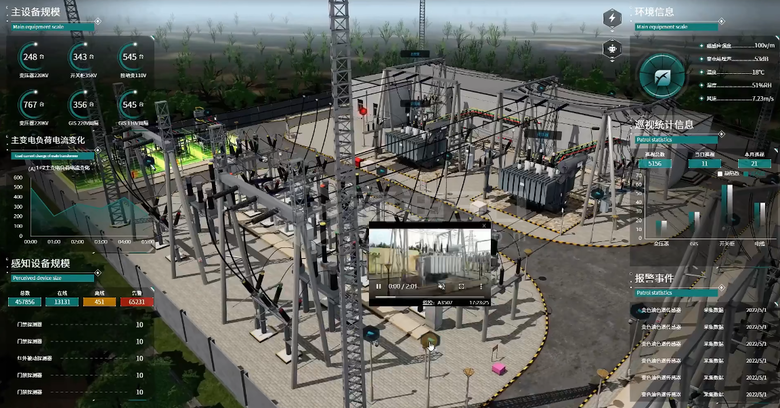

    数字孪生可视化系统将所有信息集成在三维场景内。在三维模型中可直接查看设备基础参数，调取现场监控视频。负荷电流、环境参数、感知设备在线状态、巡检统计、报警事件等数据直观展示，消除信息孤岛，缩短异常定位时间。

三、应用价值与优势

    1.全站资产可视化管理。平台统计220kV变压器、35kV开关柜、110kV接地变、GIS间隔等主设备数量，统一管理全站设备台账，快速掌握整体设备规模。

    2.运行状态实时监测。主变负荷电流变化曲线实时展示，站内温湿度、风速、噪声、磁场强度等环境参数同步采集，感知设备在线、离线、告警数量实时统计。

    3.巡检工作数字化管控。系统记录巡检点位总数、当日巡检、本月巡检数据，按变压器、GIS、开关柜、电缆分类统计巡检情况，量化巡检工作。

    4.异常事件快速处置。报警事件列表同步推送，结合三维场景定位异常设备，联动现场摄像头调取实景画面，辅助运维人员远程研判。

    5.远程仿真培训。工作人员可在三维场景内开展虚拟巡检、设备操作演练，减少现场实训带来的安全风险。
