效果图制作——CAD施工图

发布时间:2019-12-17 15:50:00

  【商迪3D】效果图制作——CAD施工图:具有图纸齐全、表达准确、要求具体的特点,是进行工程施工、编制施工图预算和施工组织设计的依据,也是进行技术管理的重要技术文件。一套完整的CAD施工图一般包括建筑施工图、结构施工图、给排水、采暖通风施工图及电气施工图等专业图纸,也可将给排水、采暖通风和电气施工图合在一起统称设备施工图。施工时工人所依据CAD制作的施工图的图样,这通常比设计图样要更详细,包括了图与说明(材料使用、施工方法标注)

   施工图类型包括:1、建筑总平面图,2、建筑施工图(建筑部分的施工图),3、结构施工图(包括基础图),4、电气设备施工图,5、给水、排水施工图,6、采暖和通风空调施工图


【商迪3D】CAD施工图作品:


?【商迪3D】CAD施工图作品:

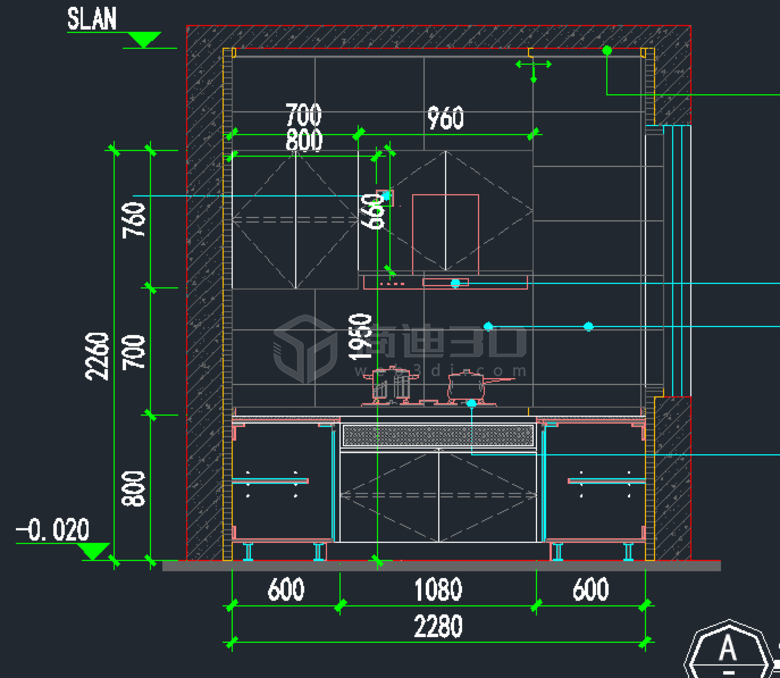

?【商迪3D】CAD施工图作品:
