一、技术落地基础：依托3D点云扫描完成厂区实景复刻

    项目采用3D点云扫描技术对全厂区范围开展实地数据采集，完整收录生产车间、办公楼宇、管线廊道、仓储配套、环保过滤分区等全部建构筑物与场地设施的空间坐标、外形尺寸、相对位置信息。依托采集得到的海量点云原始数据，按照实景1:1比例搭建全要素三维数字化模型，完整还原工厂园区真实布局，区分过滤区、办公区等功能区块的地理边界与建筑结构，为可视化管理平台搭建提供精准的数据底座。

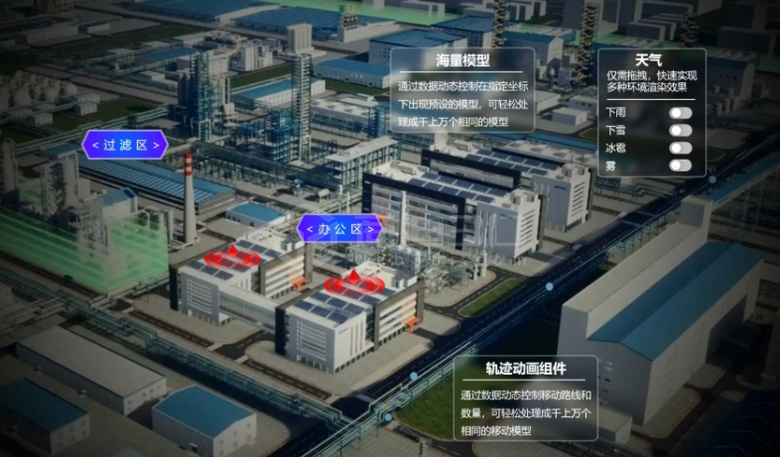

    二、可视化平台核心功能模块介绍

    （一）海量模型批量管控模块

    平台搭载海量模型处理功能，依托点云建模后的标准化模型资源，管理人员可通过后台数据参数配置，在三维场景指定坐标点位批量调用预设设备、构筑物模型，高效完成同类型设施批量布设与信息挂载，可同步管控成千上万组同类模型数据，解决传统二维图纸无法批量统筹厂区设施的管理短板，适配工厂大面积生产配套设施的统筹管理需求。

    （二）多场景环境模拟调控模块

    系统内置天气环境模拟功能，基于三维实景模型实现环境渲染快速切换，通过简易开关操作即可在园区三维画面中切换下雨、下雪、冰雹、大雾四类气象场景。借助环境模拟功能，工厂可开展极端天气下厂区管线、建筑、露天设备的风险推演，提前排查雨雪天气可能造成的设施积水、管线冻损等安全隐患，辅助安全生产预案编制。

    （三）轨迹动画动态管控组件

    依托点云建模形成的空间路径数据，轨迹动画组件支持通过后台数据设定，自定义厂区内人员、运输车辆、巡检设备的移动路线与运行数量，可批量生成成千上万个移动单元的动态仿真轨迹。在三维园区画面直观呈现物流转运、日常巡检的全路径走向，实现厂区动线可视化监管，便于优化厂区车流、人流通行路线，提升园区运维调度效率。

    三、分区精细化可视化管理应用

    在三维可视化系统中，依托点云建模的空间标注能力完成厂区功能分区可视化划分，明确标注过滤区、办公区等区域范围。针对办公楼宇重点设备点位做特殊标记管理，可一键调取点位配套设备参数、维保记录；过滤区依托三维模型完整呈现环保配套设施排布，实时关联环保运行数据。各分区数据与三维模型一一绑定，管理人员在可视化界面即可定点查看分区设施状态、空间占用情况，替代传统现场逐一踏勘的低效管理模式。

    四、落地应用价值

    1.资产管理：全要素三维数字模型整合厂区全部固定资产空间信息，资产盘点、设备定位工作依托可视化画面完成，缩短资产清查周期。

    2.安全生产：结合气象模拟、动线仿真功能，提前预判极端天气、动线拥堵带来的安全隐患，辅助厂区安全生产日常管控与应急演练落地。

    3.改扩建规划：完整复刻的实景三维模型为工厂后续厂区扩建、设备技改提供精准空间参考，在数字化场景内提前模拟新建建筑、新增管线的落地排布，规避施工冲突问题。

    五、行业发展方向

    后续将持续深化3D点云扫描数据与工厂生产运行数据的联动对接，在现有三维可视化场景基础上接入生产能耗、设备运行、环保排放等实时数据，实现数据与实景模型联动刷新，逐步建成全数据互通的智慧工厂三维管控体系
