一、项目改造背景

    传统厂区管线资料大多依靠纸质图纸与老旧二维存档文件留存，厂区经过多轮改扩建作业后，现场管线走向、设备基座布局和原始图纸数据偏差持续加大。人工现场实测管线坐标、尺寸数据时，受密集管路交错、高架钢结构遮挡、复杂设备集群阻碍影响，实测效率偏低，采集数据误差偏大，后续厂区检修、管线扩容、设备技改施工缺少精准的数据支撑，易出现管线误挖、施工碰撞等问题，因此引入3D点云扫描技术完成厂区管线数字化建模改造。

    二、3D点云扫描作业实施流程

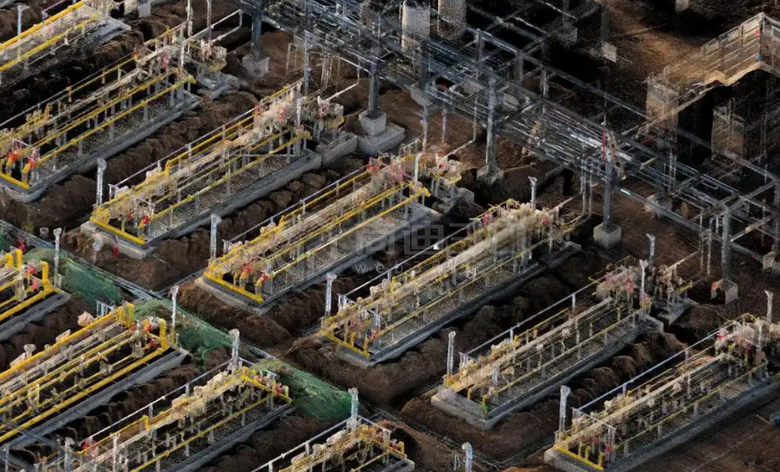

    项目采用三维激光扫描设备对厂区全区域管线、钢架支撑结构、设备基础平台开展全域数据采集工作。作业人员沿厂区通道布设扫描站点，逐区块获取现场实物的海量三维坐标点云数据，完整收录黄色防护护栏、工艺管线、立柱钢架、混凝土设备基座、预埋配套管路等全构件空间信息。采集完成后对原始点云数据开展降噪、去冗余、拼接配准处理，剔除现场土方堆土、临时杂物等无效噪点数据，形成完整连贯的厂区实景点云数据集。

    依托处理完毕的点云数据，技术人员分步开展三维建模工作，依照管线实际管径、安装标高、连接走向，钢架立柱规格、预埋基础尺寸等真实参数，在建模软件内复刻全厂区管线及配套设施三维数字模型，精准还原现场设备排布与管线空间交错关系。

    三、可视化模型落地应用内容

    建成的厂区管线三维数字模型搭载可视化展示系统，可实现全厂区管线结构全方位查看。管理人员依托可视化平台，能够按需切换俯视、侧视、剖切查看等浏览模式，剖切功能可剥离外层管线，直观查看下层隐蔽管路走向与预埋设施位置；模型内置数据查询功能，点击任意管线、钢架构件即可调取对应管径、材质、安装标高、投产时间等建档参数。

    在厂区日常运维环节，设备检修人员通过可视化模型提前锁定故障管线位置，不用反复现场摸排；厂区改扩建规划阶段，设计人员基于现有三维模型开展新增管线布局设计，在模型内模拟新老管路对接工况，提前规避管线空间干涉问题。

    四、改造落地实际价值

    1.数据层面：完成厂区管线实体数据数字化存档，替代残缺老旧二维图纸，构建永久可迭代更新的厂区管线数字档案，后续厂区每次改造完成后，可通过补扫点云快速更新三维模型数据。

    2.施工层面：技改、检修前期依托可视化模型完成方案预演，减少现场盲探作业，降低管线破损、施工返工概率，缩减现场施工筹备周期。

    3.管理层面：可视化数字模型统一归集厂区管线信息，打破图纸分散保管、查阅不便的管理短板，实现厂区管线全生命周期数字化管控。

    五、后续拓展规划

    后续将持续依托3D点云扫描技术，分步拓展厂区附属公用管线、地下隐蔽管网的数据补测建模工作，完善全厂区一体化可视化数字平台，逐步接入设备运行数据，实现管线运行状态与三维模型联动展示，持续深挖数字化模型在厂区能耗管控、故障预判等场景的落地用途
